IZ1503
М
ИКРОСХЕМА УПРАВЛЕНИЯ СВЕТОДИОДАМИ
Функции
Особенности
ћ Режим однократного включения
ћ Темп вспышки - 4,7 Гц
ћ Заполнение - 1 / 4
ћ Длительность рабочего цикла - 4,3
секунды
ћ Противофазные выходы
ћ
КМОП технология
ћ Низкая потребляемая мощность
ћ Работа от 3В элемента питания
ћ Встроенный RC-генератор
ћ Выход типа открытый сток
Функциональное описание
IZ1503 - цифровая КМОП микросхема управления светодиодами, с одной кнопкой
запуска и функцией автоматического отключения. Имеет встроенный RC-генератор с
типовой частотой 77 кГц, внутренние токоограничивающие резисторы 75 Ом.
Рекомендуемый рабочий ток по выводам светодиодов - 20мА Светодиоды
работают в противофазном режиме, с заполнением . Длительность одного рабочего
цикла - 4,3 секунды. Предусмотрена возможность модификации режима, темпа,
заполнения и длительности работы при изготовлении слоя металл.
Конструктивные особенности
Микросхема изготавливается в бескорпусном исполнении. Размер кристалла 1,35 x
0,9 мм. Размер контактных площадок 100 x 100
m, их количество - 9 штук.
Подложка кристалла электрически соединена с выводом VDD.

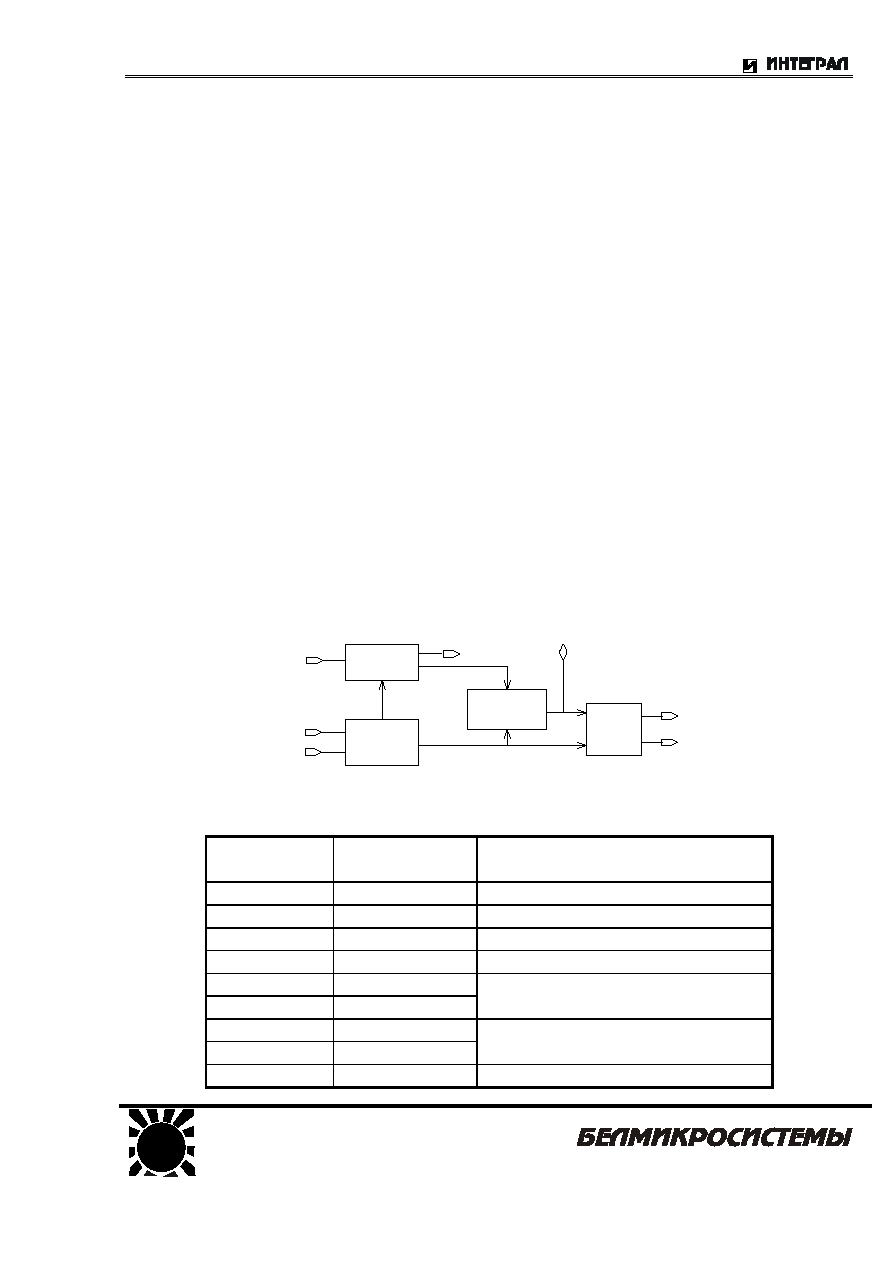

Структурная схема
RC_генератор
Схема
управления
Формирователь
временных
интервалов
Выходной
драйвер
OSCI
P1
P2
OSCO
T1
OUT1
OUT2
Таблица назначения выводов
Номер
площадки
Наименование
Назначение
1 VSS
Общий вывод
2 P1
Вывод управления (не используется)
3 P2
Вывод управления
4 T1
Тестовый вывод
5 OSCI Выводы RC-генератора
6 OSCO
7 Out1 Выводы светодиодов
8 Out2
9 V
Вывод питания +3В
Факс: +375 (17) 278 28 22,
Тел: +375 (17) 278 07 11, 277 24 70, 277 24 61,
277 69 16
E-mail: office@bms.by
URL: www.bms.by
220064 Республика Беларусь, г. Минск,
ул. Корженевского, 12,
IZ1503

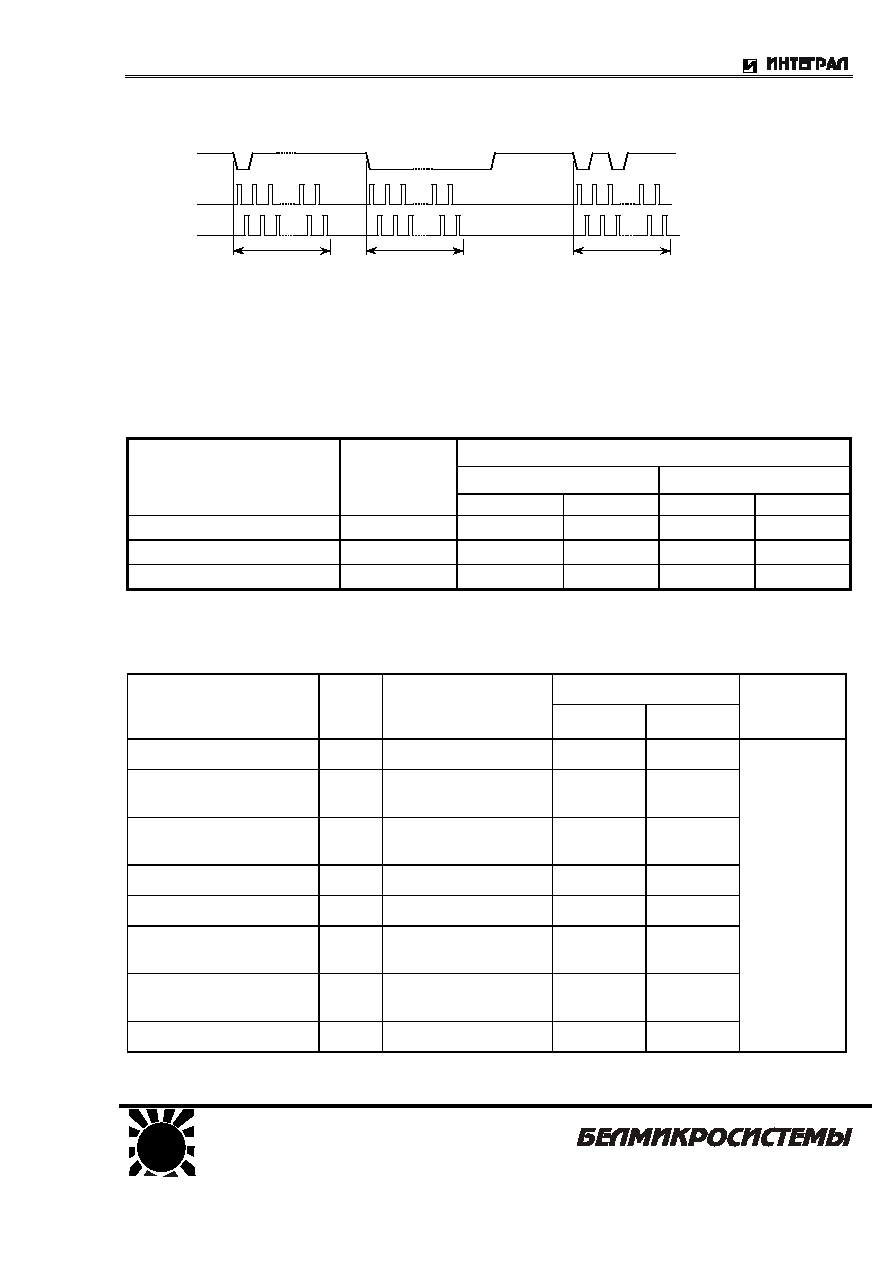

Временная диаграмма работы
T
T
T
P2
Out1
Out2
T - длительность единичного цикла работы, номинально - 4,3 секунды
Диапазон рабочих температур
Диапазон рабочих температур Тopr = - 20
њ
С ... + 75
њ
С.
Предельные и предельно допустимые режимы
Норма
Предельно допустимая
Предельная
Наименование параметра,
единица измерения
Обозначение
не менее
не более
не менее
не более
Напряжение питания, В Vcc 2.0 3.6
--
0.3
5.0
Входное напряжение, В Vi
L
0
-- 0.2
Vcc + 0.2
Vi
H
Vcc
-- 0.2
Vcc + 0.2
При воздействии предельного режима работоспособность микросхем не
гарантируется. После снятия предельного режима гарантируется работоспособность
в предельно допустимом режиме.
Электрические параметры
Норма
Наименование
параметра, единица
измерения
Обозна
чение
Режим измерения
Не менее
не более
Примечание
Напряжение питания, В Vcc
2.0
3.6
Статический ток
потребления, мкА
Iсс1
без нагрузки, в
режиме No playing
2.5
Динамический ток
потребления, мкА
Iсс2
без нагрузки, в
режиме Playing
100
Входной ток входов
Iil Vin=0.8B
18
управления, мкА
Iih Vin=3.0B
1
Напряжение запуска RC-
генератора, В
Vosc
2
Выходной ток выводов
светодиодов, мA
Iol Voh=0.5B
5
Частота генерации, кГц Fosc
Vcc=3.0B
54
100
Т=25њС5њС
Факс: +375 (17) 278 28 22,
Тел: +375 (17) 278 07 11, 277 24 70, 277 24 61,
277 69 16
E-mail: office@bms.by
URL: www.bms.by
220064 Республика Беларусь, г. Минск,
ул. Корженевского, 12,
IZ1503

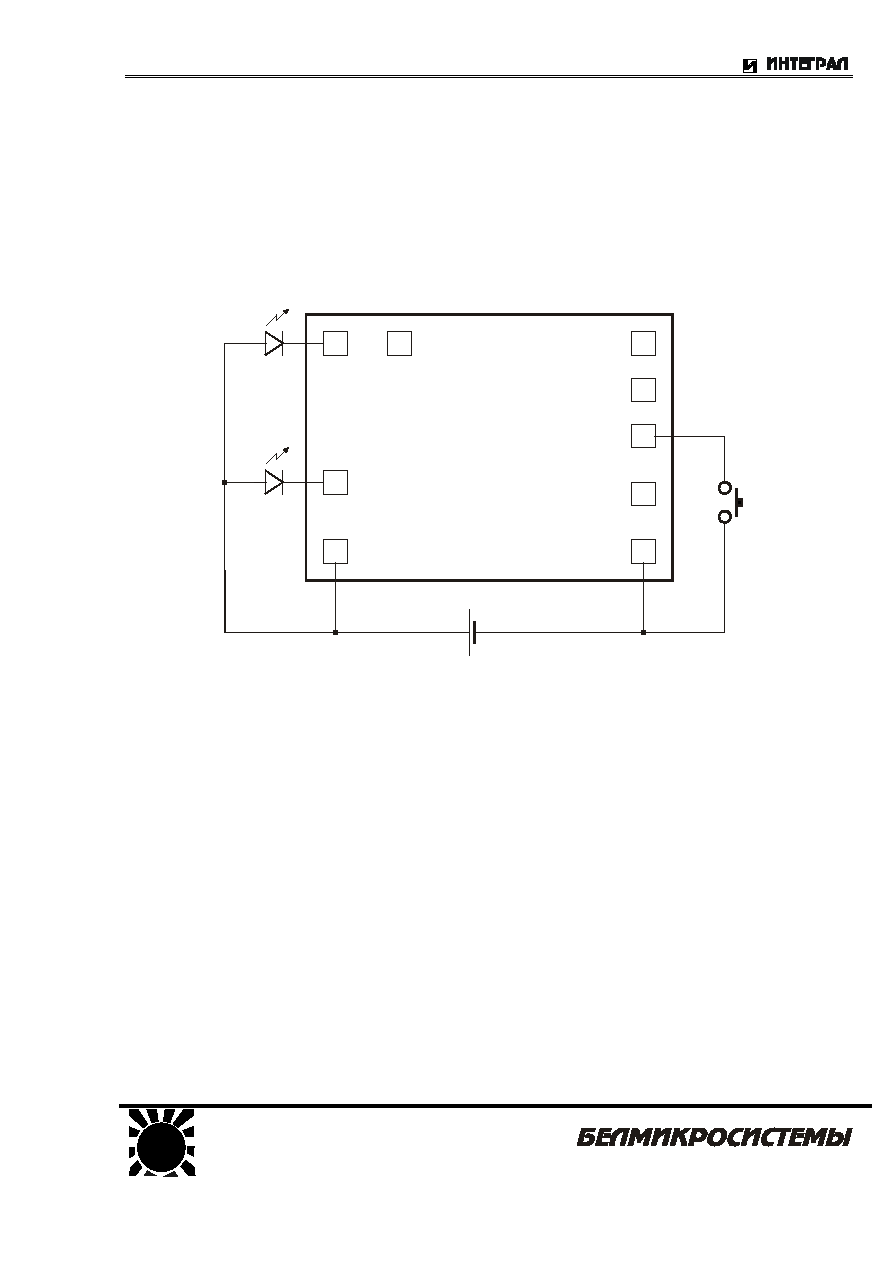

Типовая схема применения
При нажатии кнопки SW1 происходит активизация рабочего режима микросхемы,
запускается внутренний RC-генератор, светодиоды начинают вспыхивать в
соответствии с временной диаграммой работы. После окончания одного рабочего
цикла, микросхема находится в ждущем режиме до нового нажатия SW1
.
SW1
3V
Led 2
Led 1
Out1
Out2
VСС
VSS
P2
1
2
3
4
5
6
7
8
9
IZ1503
Led1, Led2 - светодиоды с V
0
= 1.5 - 2.2 B, I
OPR
= 5 - 50 mA,
ток нагрузки для выводов Out1, Out2 - не более 25 mA
